一、适用范围：

本设备适用于中草药及多种植物的有效成分提取、浓缩，可实现溶剂回收及芳香油收集。特别适合医院、药厂、科研单位研制新产品及小批量生产。

二、设备组成：

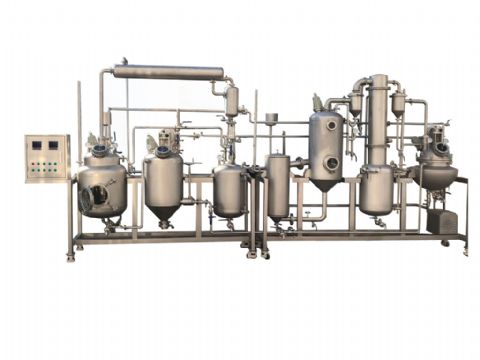

本设备有提取罐、单效外循环浓缩器、冷凝器、冷却器、油水分离器、过滤器、真空泵、控制柜等部件组成。设备分为蒸汽加热和电加热，设备购买后只需接上水、电或蒸汽后即可使用。

三、主要特点：

1．本设备具有占地面积小、配套齐全、操作方便等优点。特别适合于小批量、多品种的生产方式。

2．集多功能提取、真空浓缩与溶剂回收为一体，简化了操作程序。同时由于整个提取浓缩与回收是在封闭状态下进行，因而避免了“跑”、“冒”、“漏”等现象，大大改善了工作环境，降低了能耗。

3．电加热结构加热和降温快捷、加热均匀。

4．可以实现回流提取工艺，减少提取浓缩时间，节省溶媒。

5．本机组与物料接触部分全部采用不锈钢制造，符合GMP要求。

四、主要技术参数：

型  号：TNH-50

提取罐
全容积：70L              工作容积：50L
内筒直径：400 mm         内筒壁厚：3mm
夹套直径：500mm          夹套壁厚：5mm
外皮直径：600mm         外皮壁厚：2mm
投料口直径：250mm

除沫器：尺寸为Ø89×120mm，内有不锈钢波纹填料。

保温材料：硅酸铝，保温厚度50mm
视灯：1个
温度表：1个              压力表：1个
清洗球：1个
放空阀：1个
卧式冷凝器：采用列管式冷凝器，冷凝器换热面积为 1.6㎡

管程：设计压力：常压，工作压力：常压，设计温度：100℃，工作温度≤95℃。工作介质：二次蒸汽。

壳程：设计压力：0.2MPa，工作压力：常压，设计温度：50℃，工作温度：15-30℃。工作介质：冷却水。
直径：159mm
直径19的不锈钢管：31根
冷却集液器
冷却器：直径159mm 高250mm
油水分离器：玻璃视盅，尺寸为Ø159×250mm
集液器：直径219mm ×300mm
中间储罐：50L

内筒直径：500 mm         内筒壁厚：3mm
加热器
加热壳程：δ=4mm/SUS304   内筒直径：300mm
加热壳程：δ=2mm/SUS304  外筒直径：400mm
换热：直径25的管37根

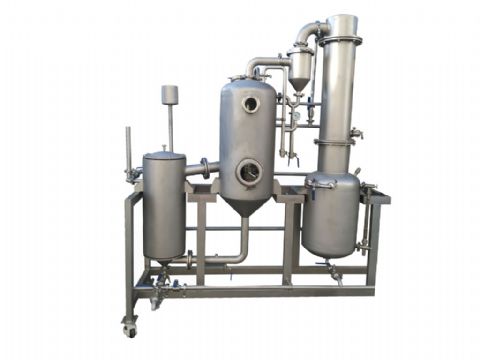

蒸发器
内筒体：δ=3mm/SUS304，上椭圆封头δ=3mm/SUS304，内筒锥体δ=3mm/SUS304。保温筒体δ=2mm/SUS304，保温锥体δ=3mm/SUS304

保温材料：硅酸铝，保温厚度50mm

清洗球：采用国产Ø25/360°自动旋转清洗球，能够保证罐内表面可以清洗到，符合GMP规范要求。
视灯：1个
手孔直径：219mm

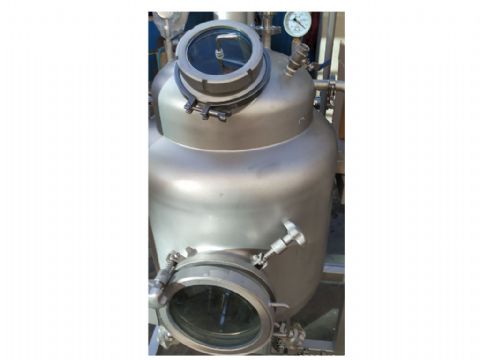

视镜：直径89mm的2个、直径219mm的1个

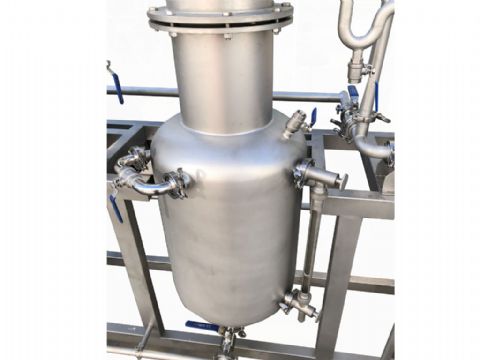

立式冷凝集液器
立式冷凝器：直径250mm     高：1000mm
集液罐：单层，上、下椭圆封头，手动控制真空转换。

设计压力：-0.095MPa，工作压力：-0.09MPa，设计温度：100℃，工作压力：≤50℃，工作介质：冷凝液。

内筒体：δ=3mm/SUS304直径400mm
水环式真空泵

功率：0.87kw
